**Abgeschirmte zertifizierte Cuprotect®-Objekte**

Abschirmung eines Neubaus in Adelboden/Schweiz mit Cuprotect® A1

Vollständige Abschirmung EInfamilienhaus mit EInliegerwohnung vom Fundament über die Fassade bis zum Dach

mit Cuprotect®Spezial teils im Boden-Estrich und unter Putz

Abschirmergebnis von über 40 DB Schirmdämpfungswirkung:

Im Kinderzimmer: 1µW/qm

Im Schlafzimmer: 27 µW/qm

Außenbereich: 40.000 µw/qm

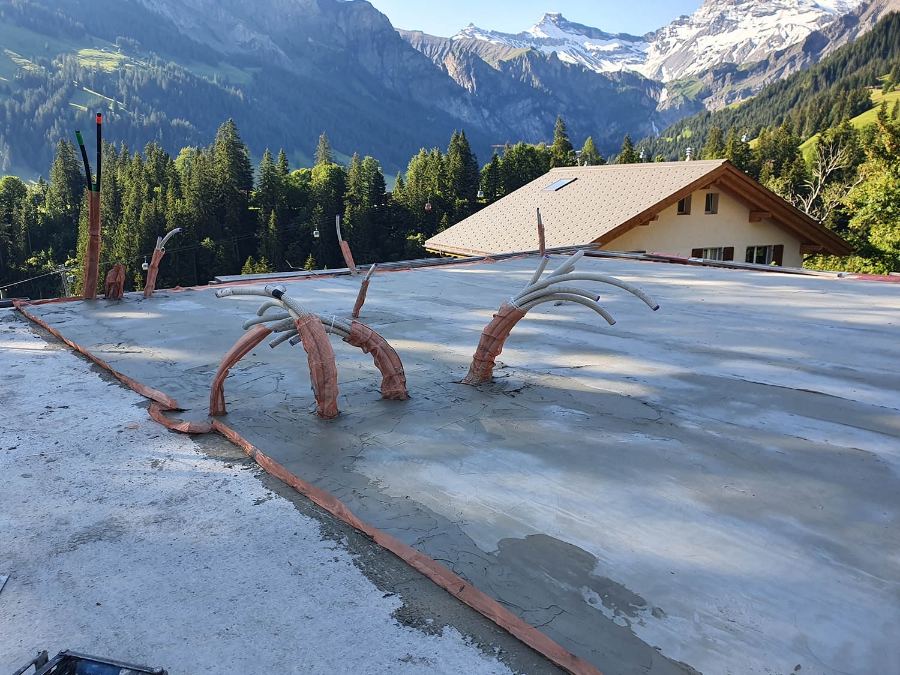

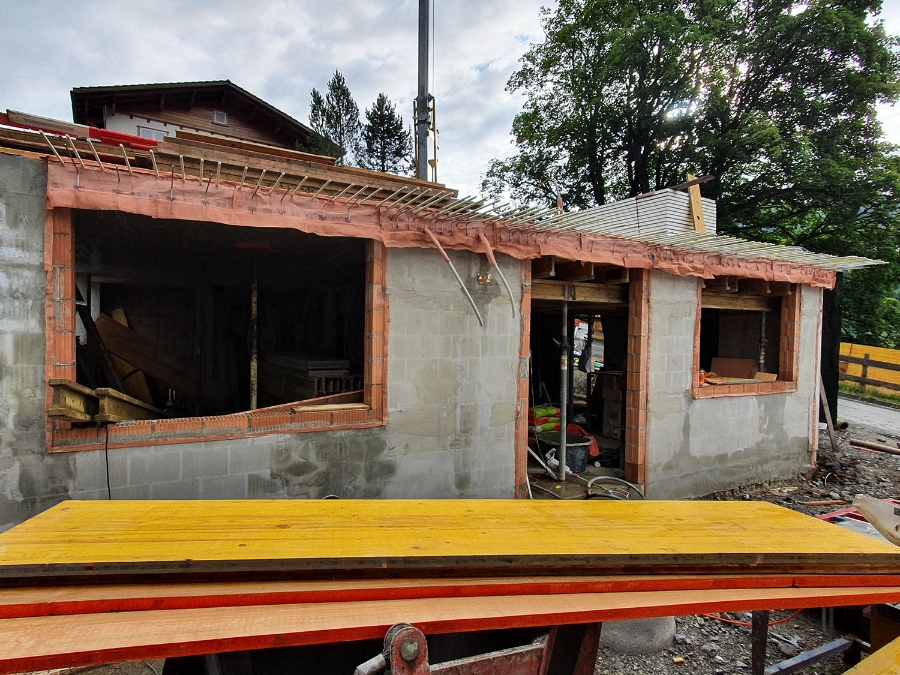

Rohbau Erdgeschoss mit Kabel und Rohrdurchführugen
Rohbau Erdgeschoss mit Abschirmung

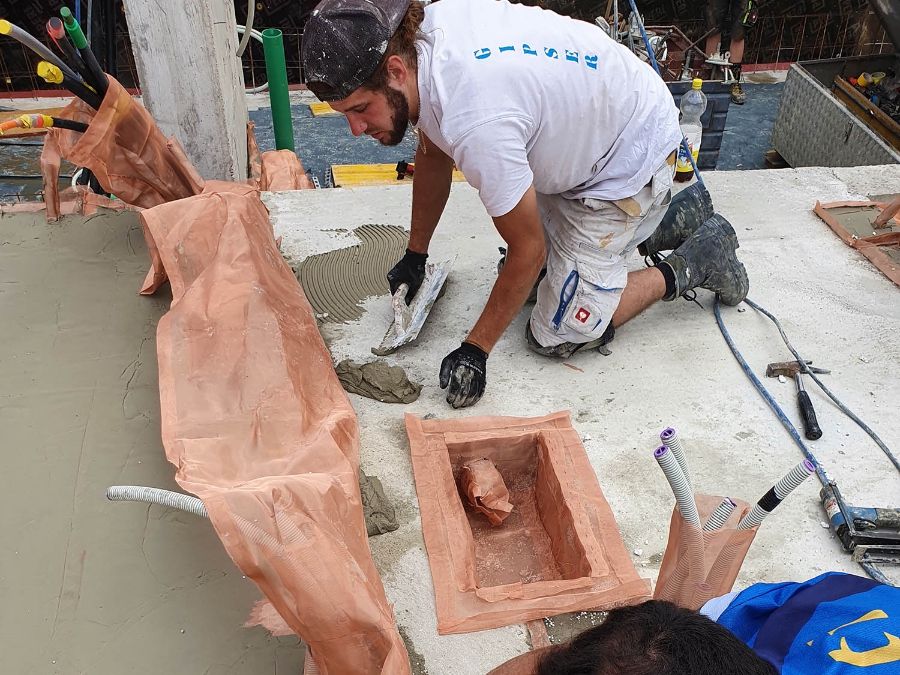

Abschirmung des Duschablaufs im Estrichboden

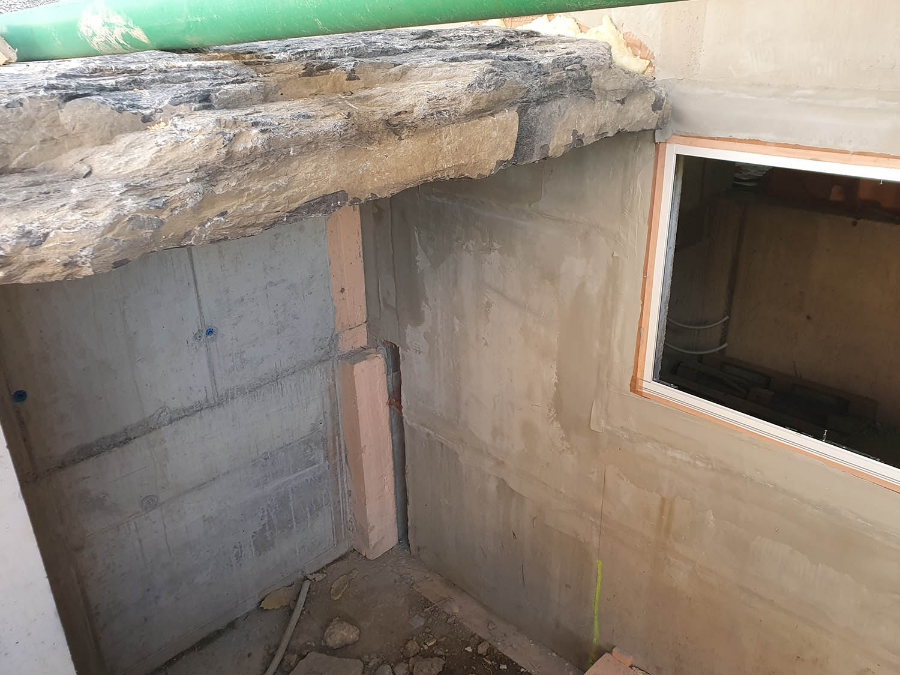

Integration der Natursteinplatte in das Fundament

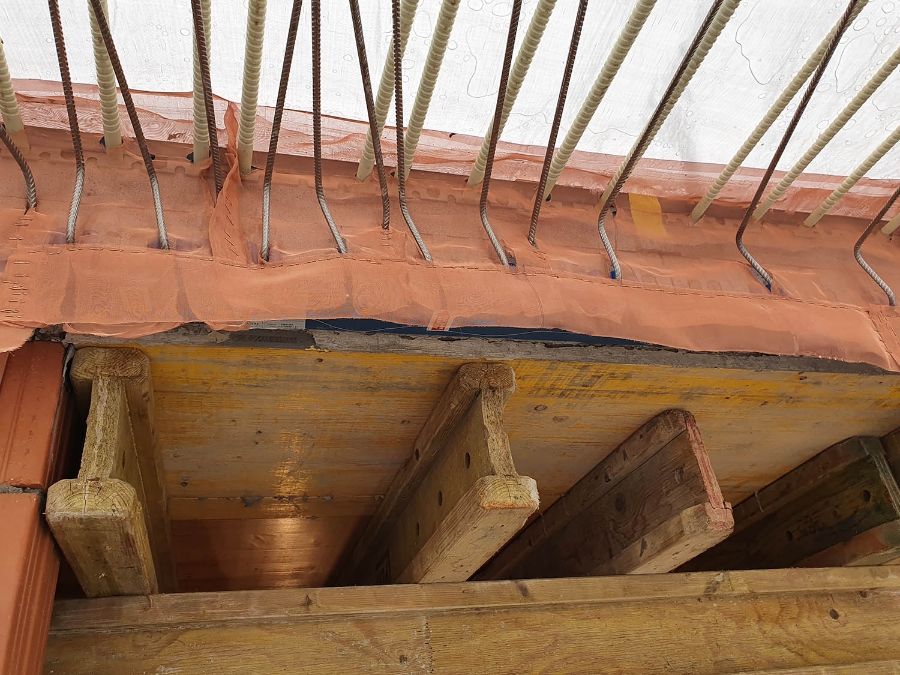

Metallfreie nicht-magnetische Armierung

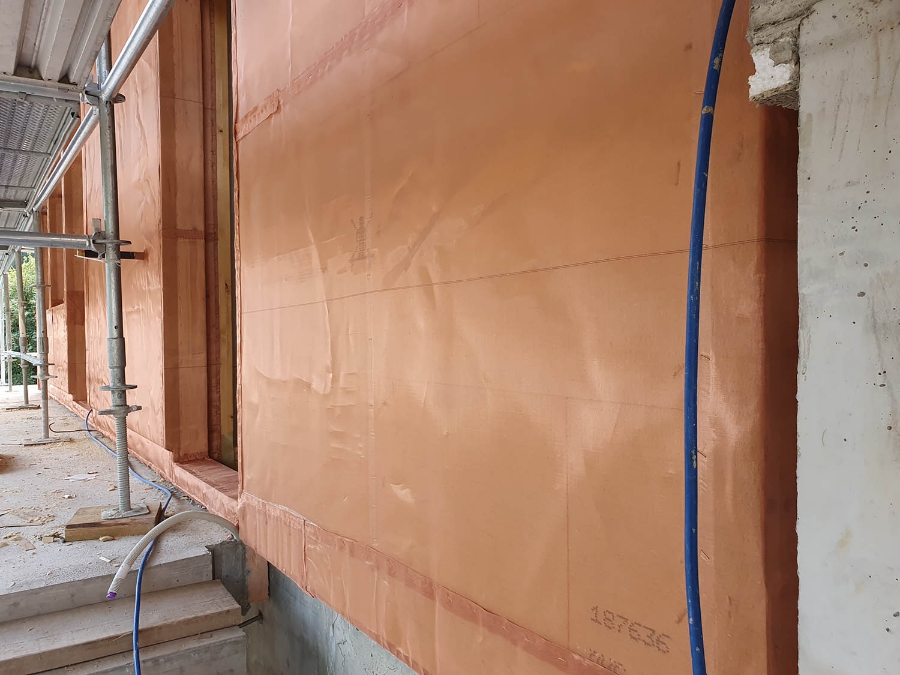

Abgeschirmte Fassade

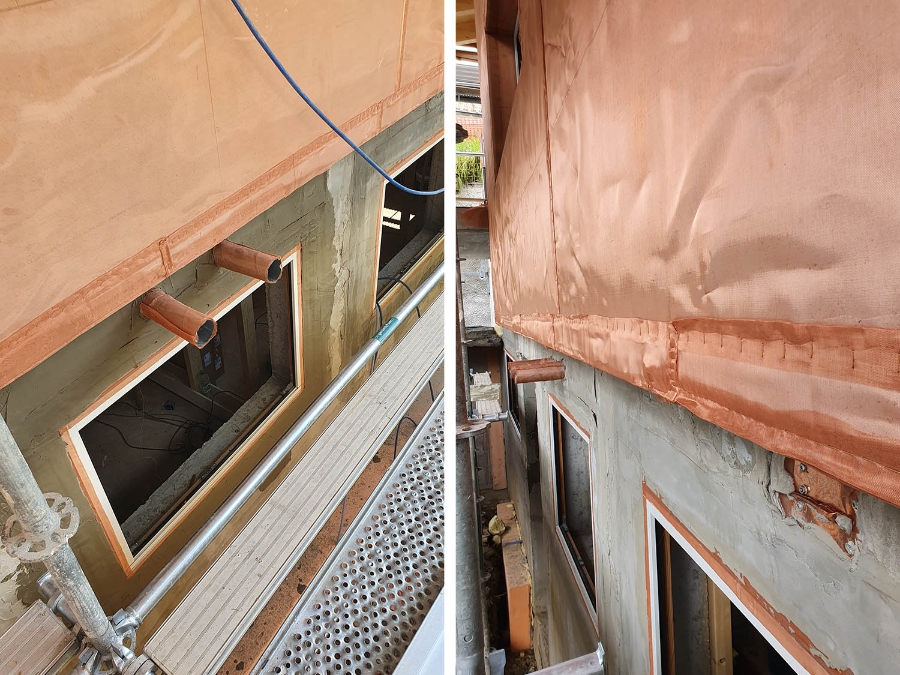

Details Fassade am Übergang zwischen UG und EG

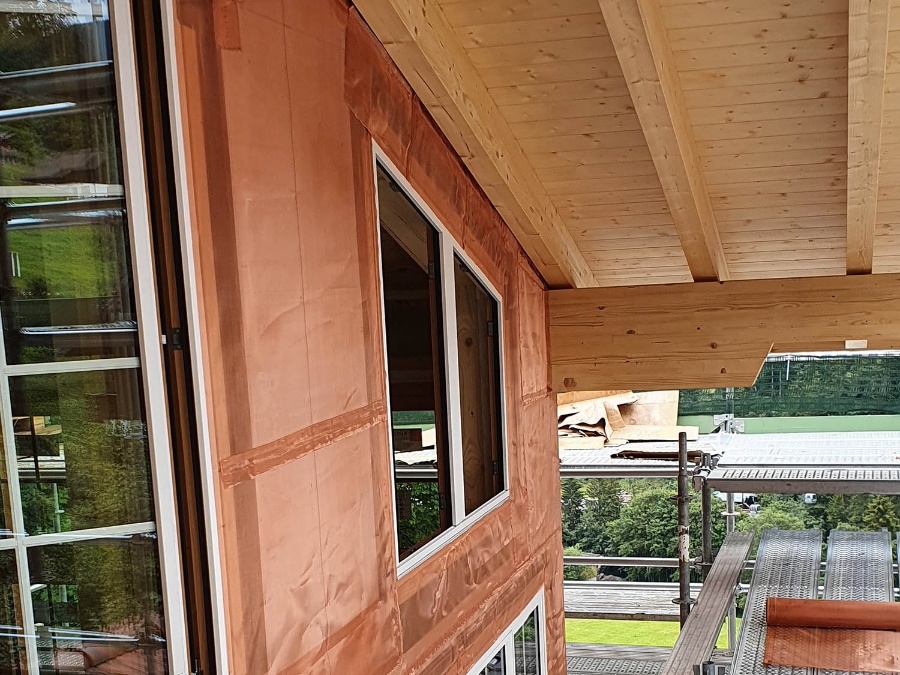

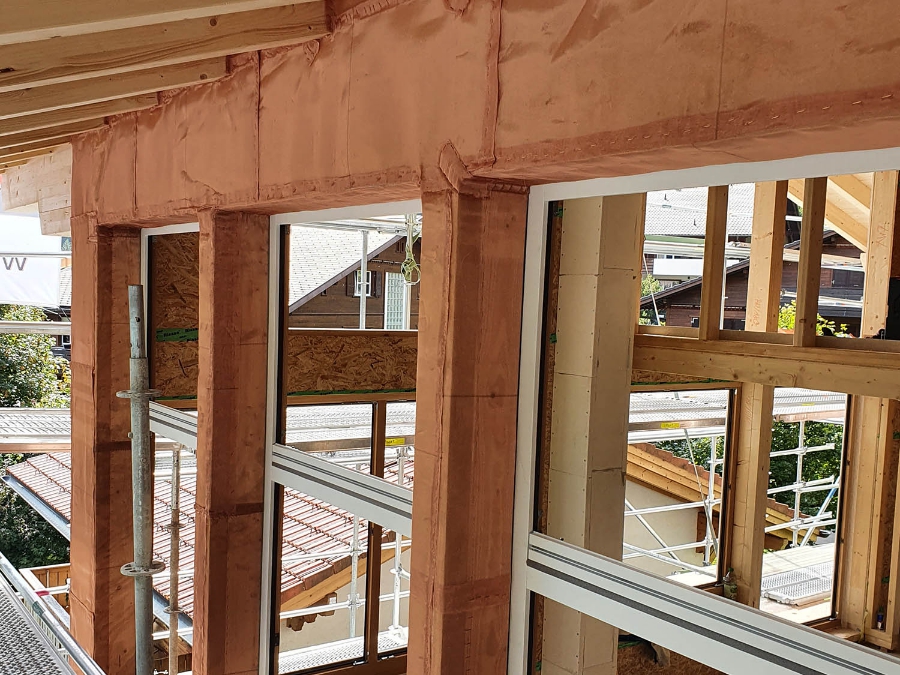

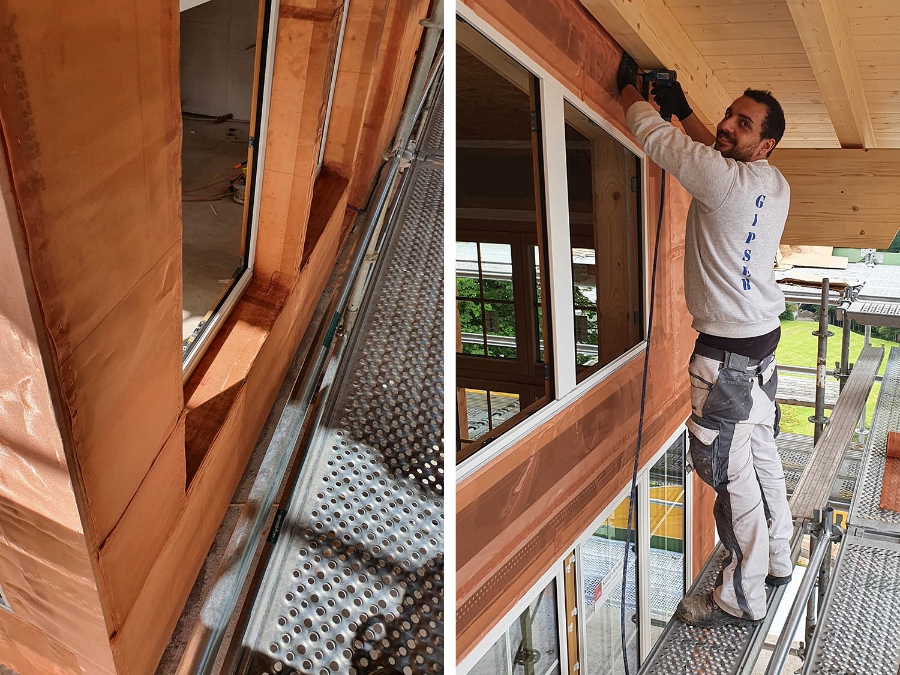

Einbau der Fenster mit Einbindung in die Abschirmebene
Einbau der Fenster
Einbau der Fenster - Details

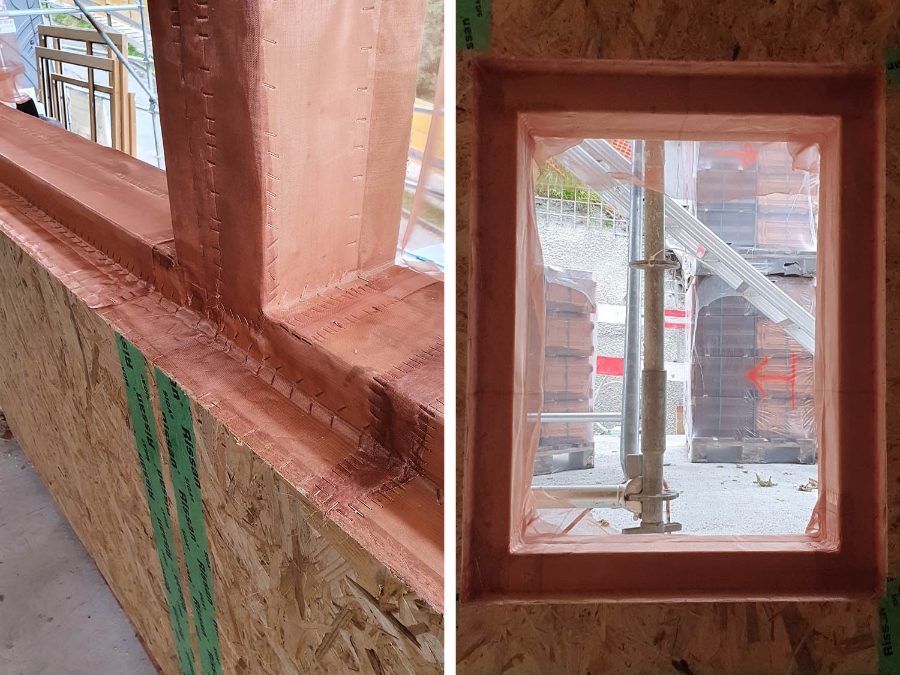

Fensterlaibungen und Integration der Fenster

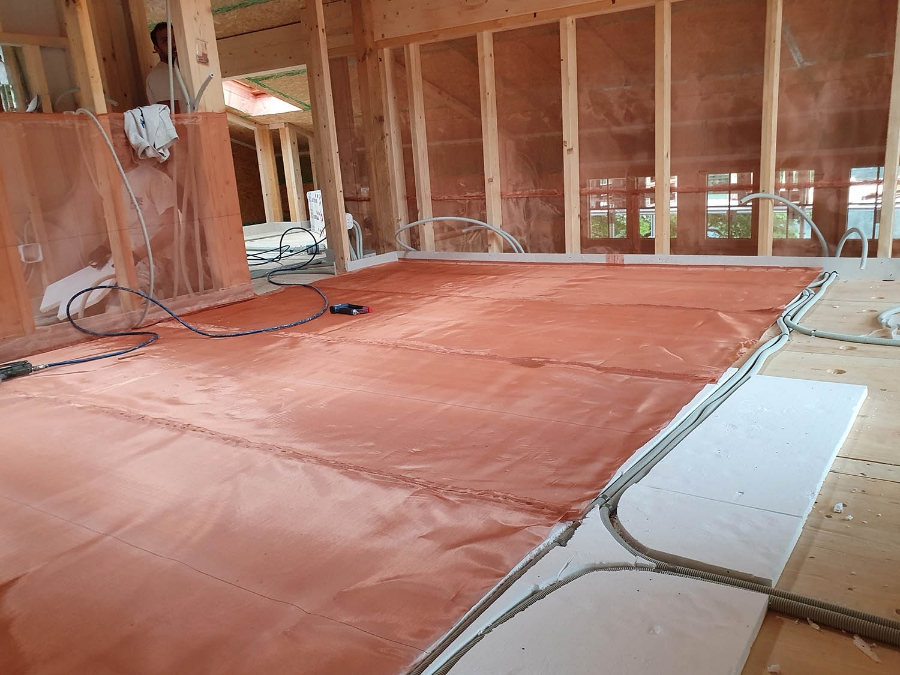

Separate Abschirmung der Empore mit Schlafzimmer

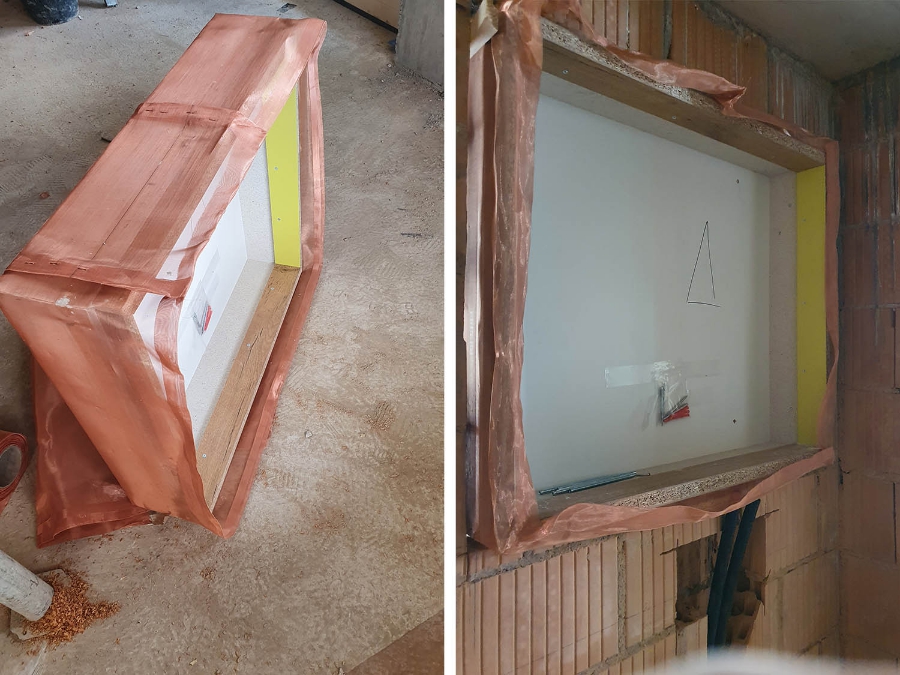

Abschirmung Spiegelschrank

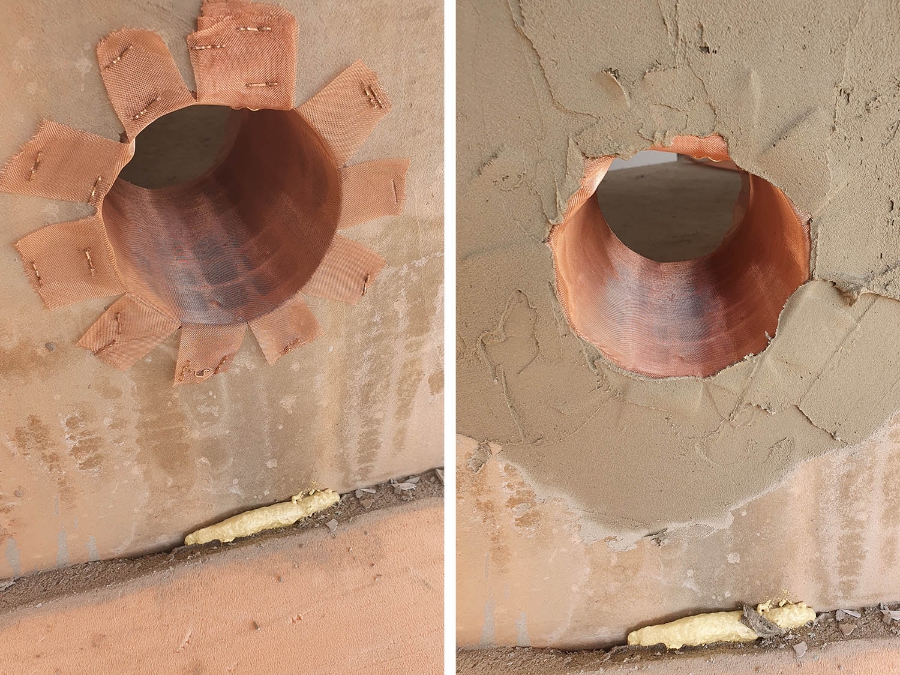

Abschirm-Details Durchbr?che

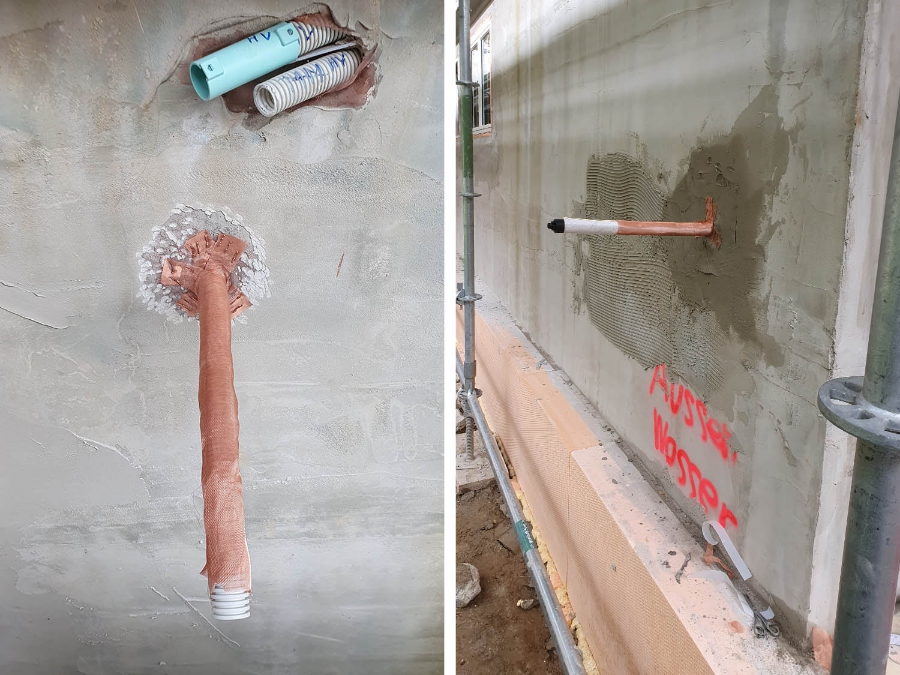

Gedämmter und Abgeschirmter Außenwasseranschluss

Abschirmung eines Neubau mit Cuprotect® Spezial und A1 (Berlin-Grunewald)

Abschirmung des Wohnbereichs im OG und EG sowie des kompletten Dachs

Abschirmergebnis von über 40 DB Schirmdämpfungswirkung:

Im OG: 1µW/qm

Im EG: 27 µW/qm

Außenbereich: 40.000 µw/qm

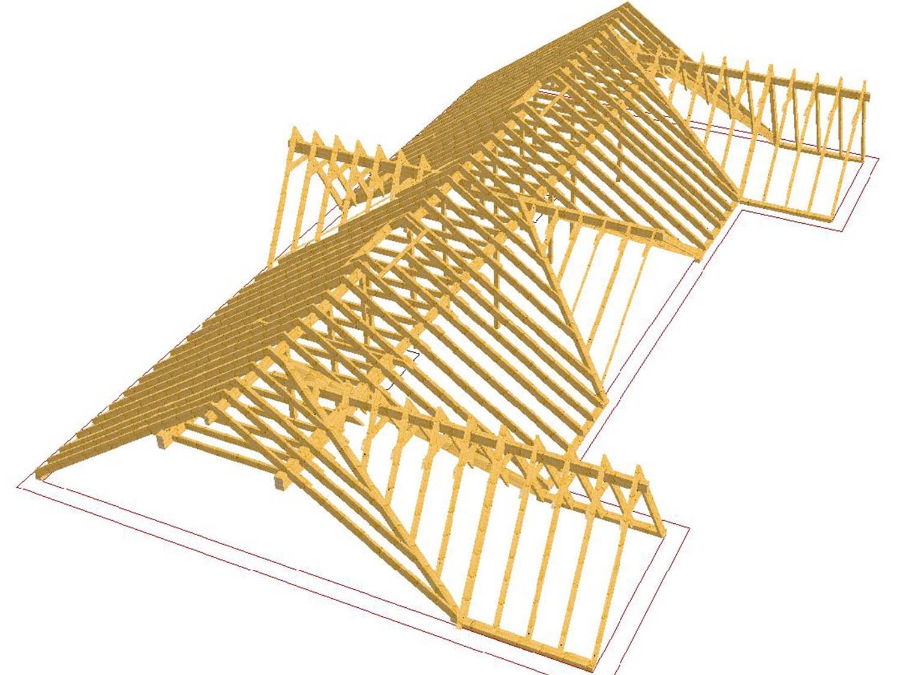

Bauzeichnung Dachabbund

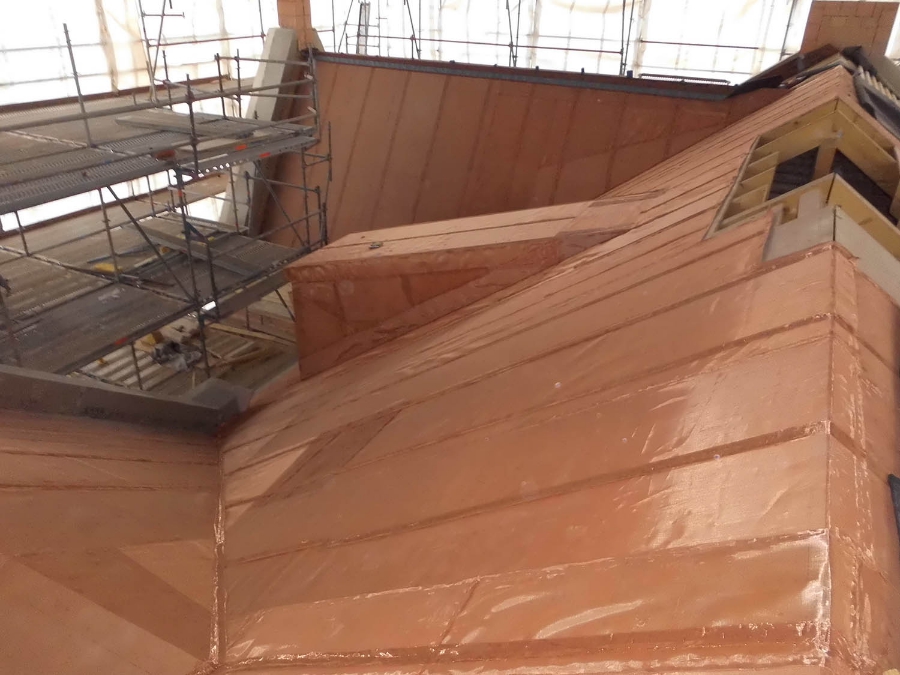

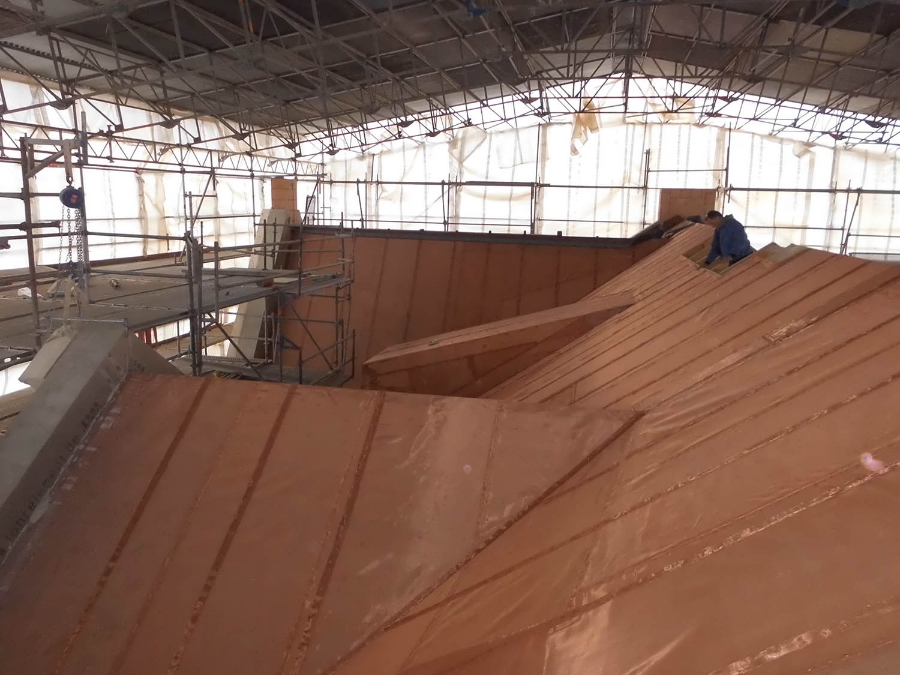

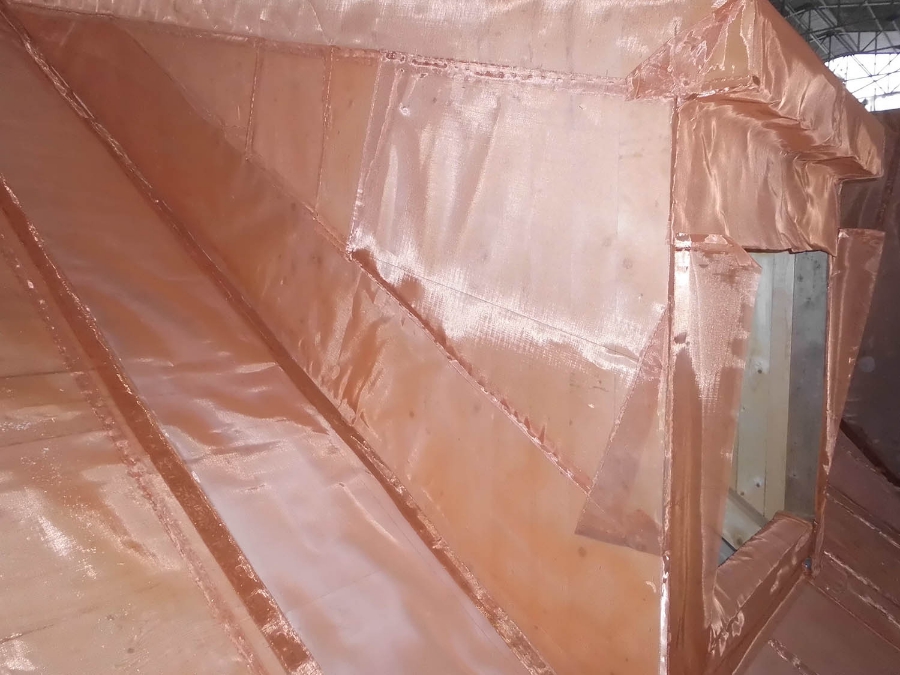

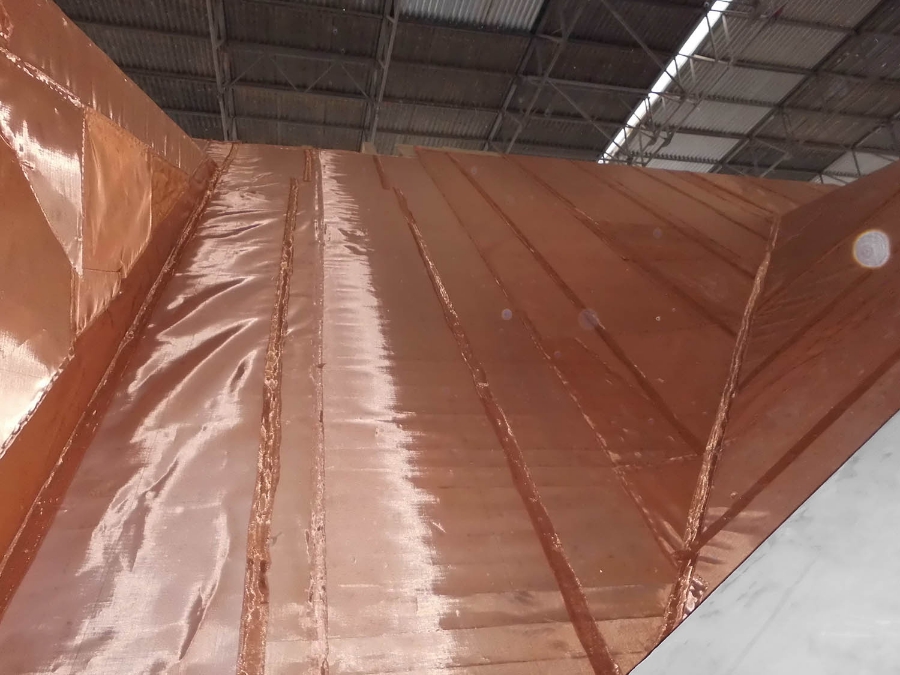

Dachflächenabschirmung unter Baustellen-Überdachung

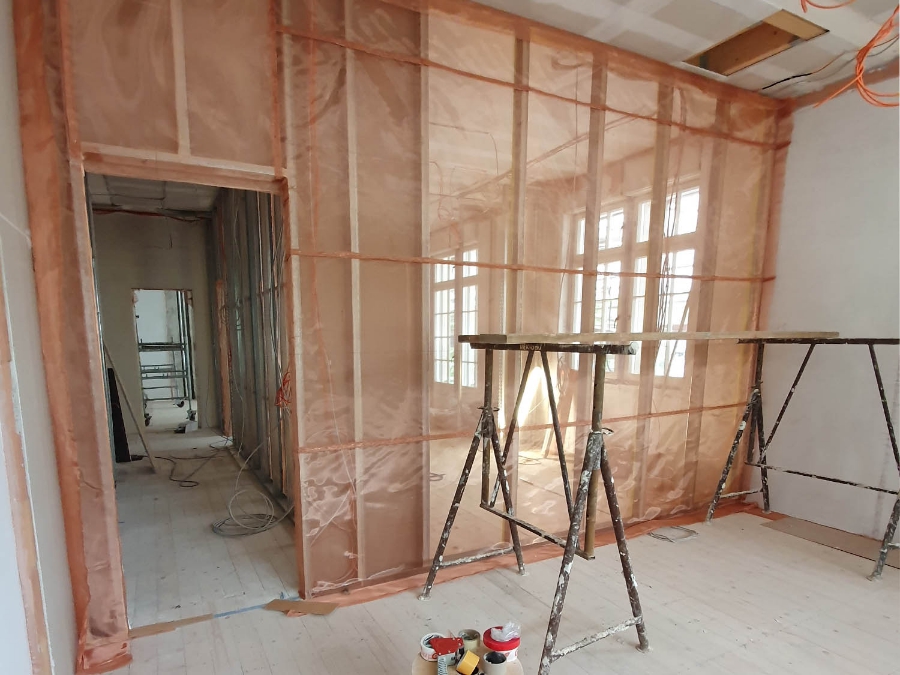

Abschirmung der Innenwände im Wohnbereich

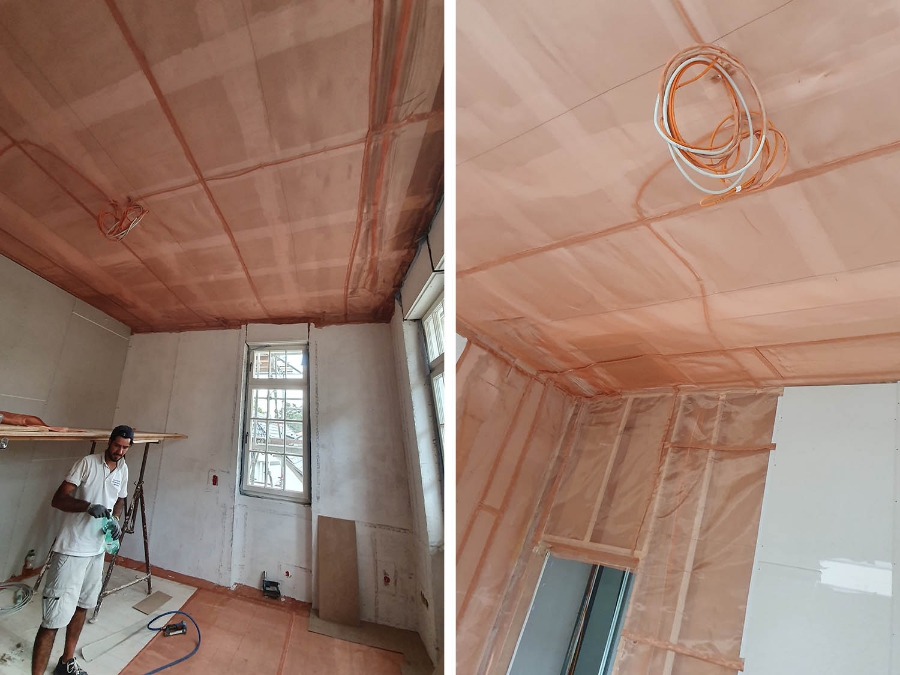

Abschirmung Decken inklusive der Kabel

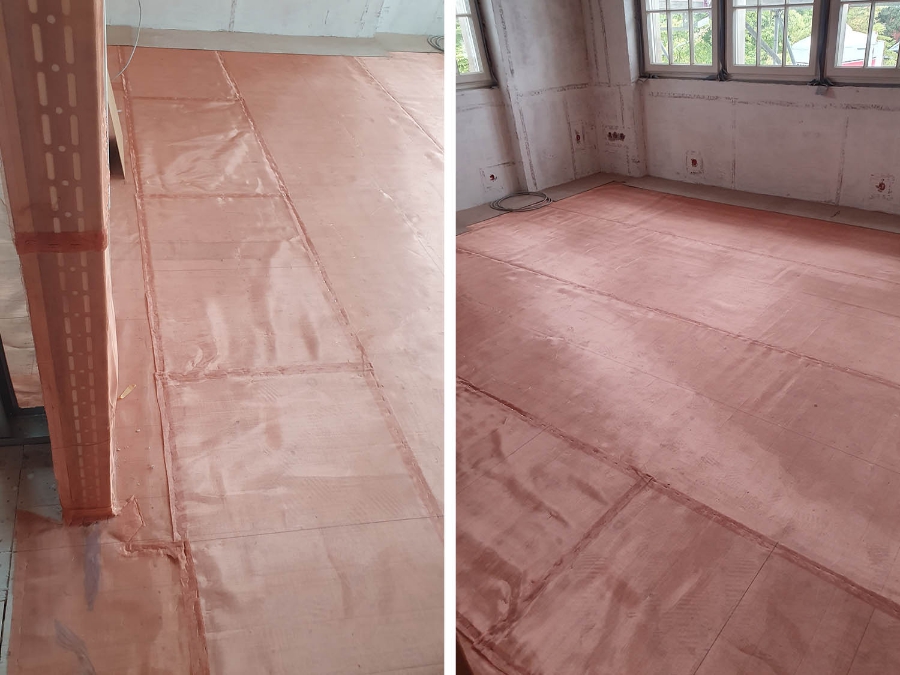

Innen-Abschirmung Boden und Wände im Trockenbau

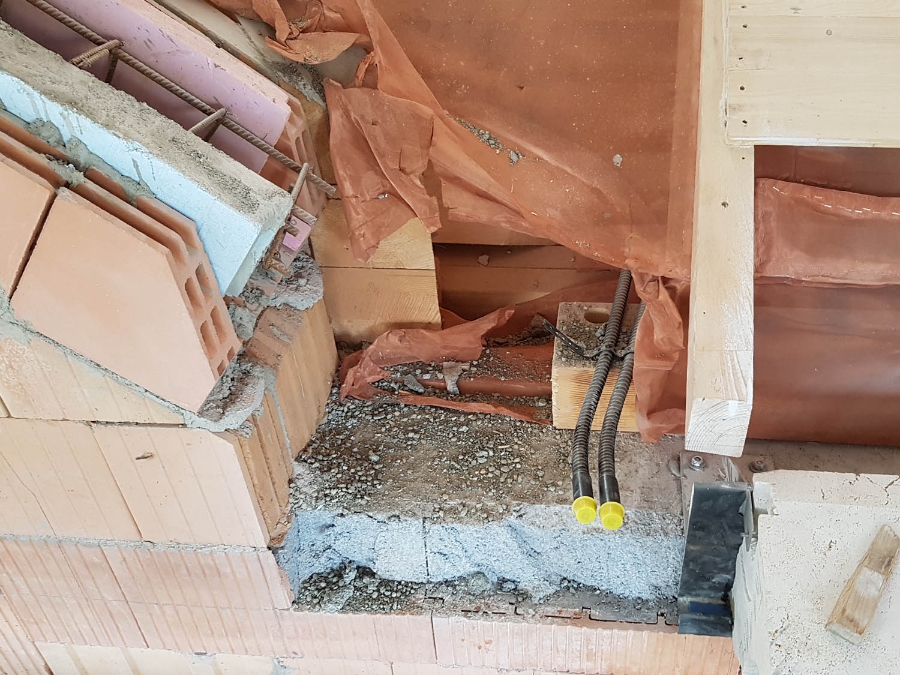

Beschädigung der Abschirmung durch Baumaßnahmen

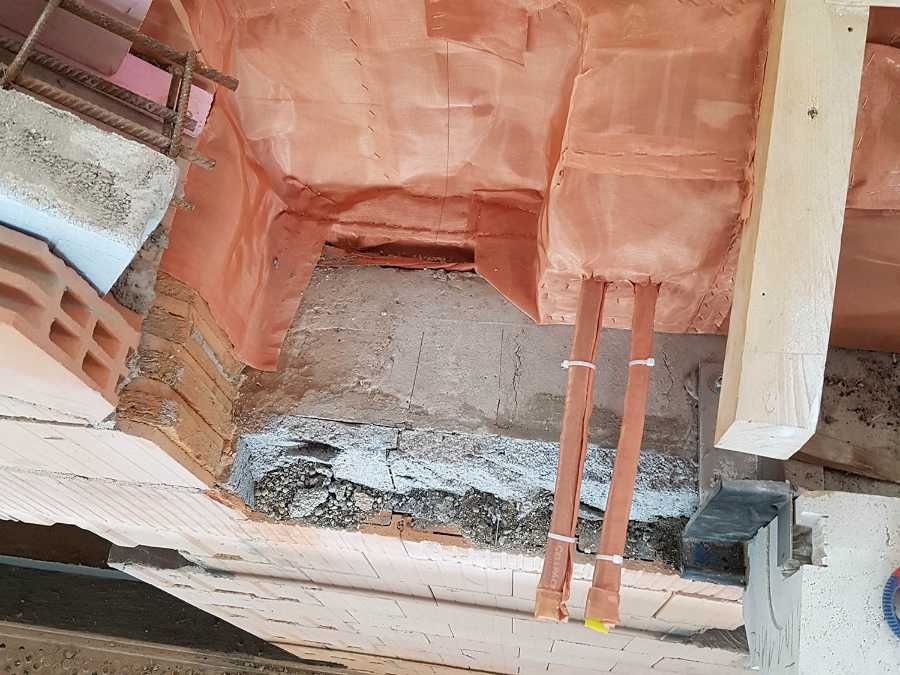

Reparatur der beschädigten Abschirmung

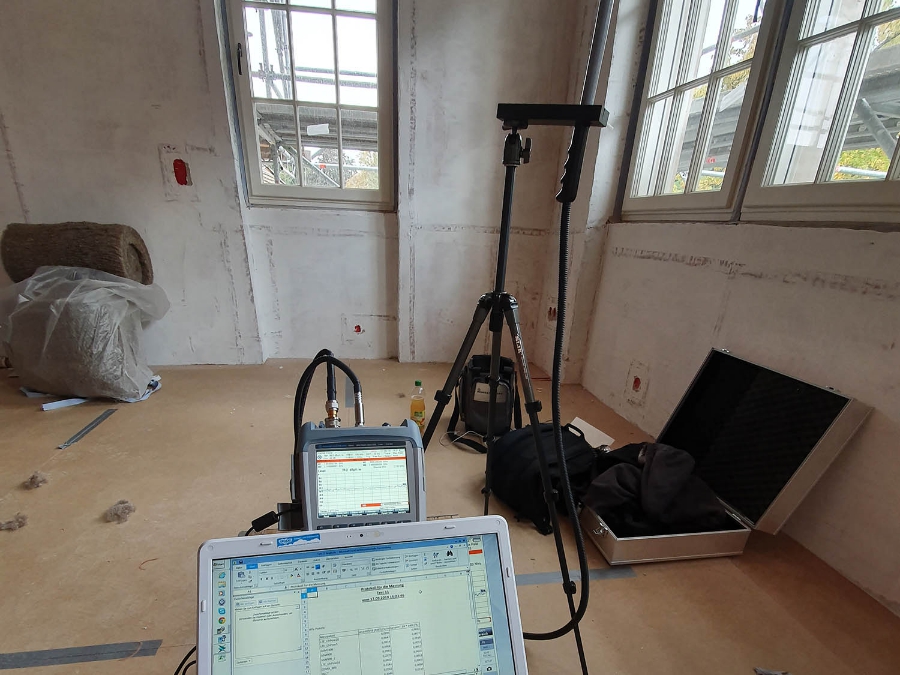

Nachmessung der Dämpfungswerte nach der Abschirm-Maßnahme

Abschirmung von 3 Maisonette-Wohnungen mit Cuprotect® A1 (Tegernsee)

Vollständige Abschirmung von Maisonette Wohnung gegen den Funkmast in 50 m Entfernung mit Cuprotect®Spezial.

Abschirmergebnis von über 40 DB Schirmdämpfungswirkung:

Im Kinderzimmer: 1µW/qm

Im Schlafzimmer: 27 µW/qm

Außenbereich: 40.000 µw/qm

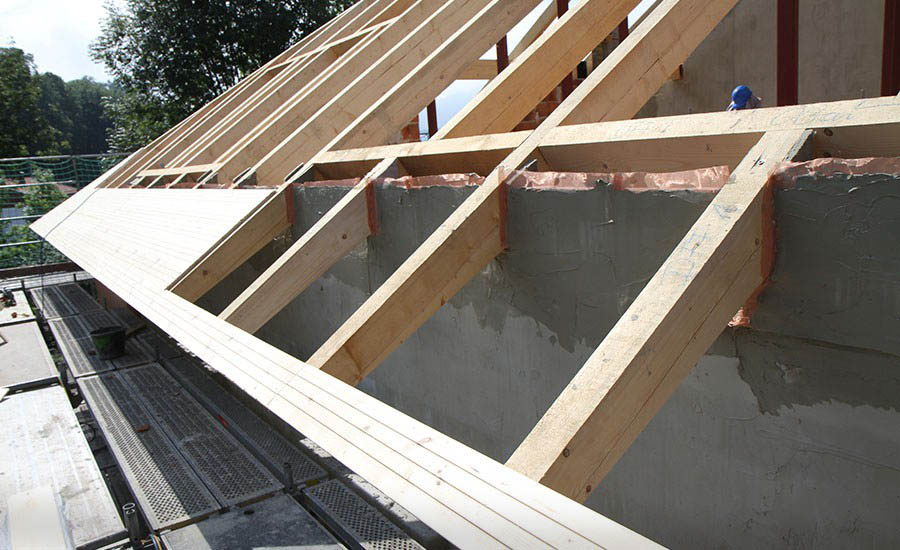

Wandabschirmung Dach?bergang

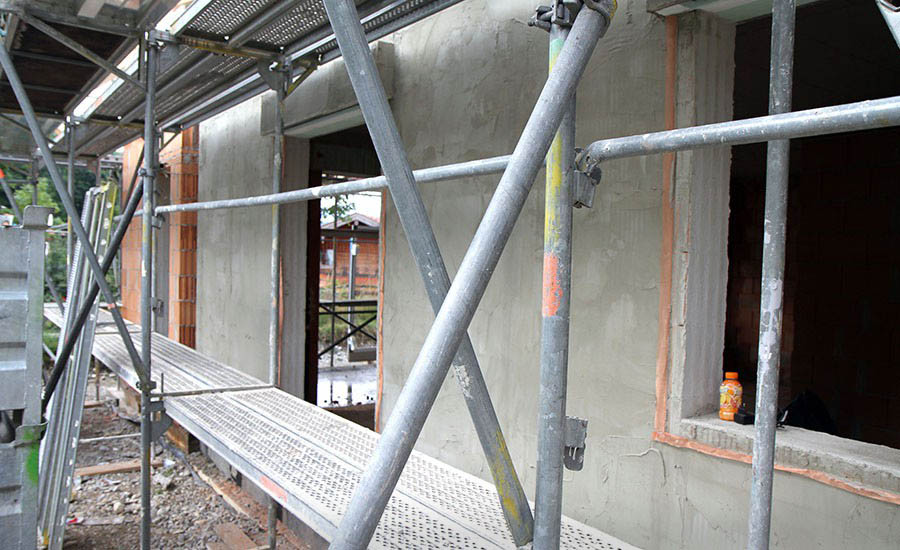

Fassadenabschirmung

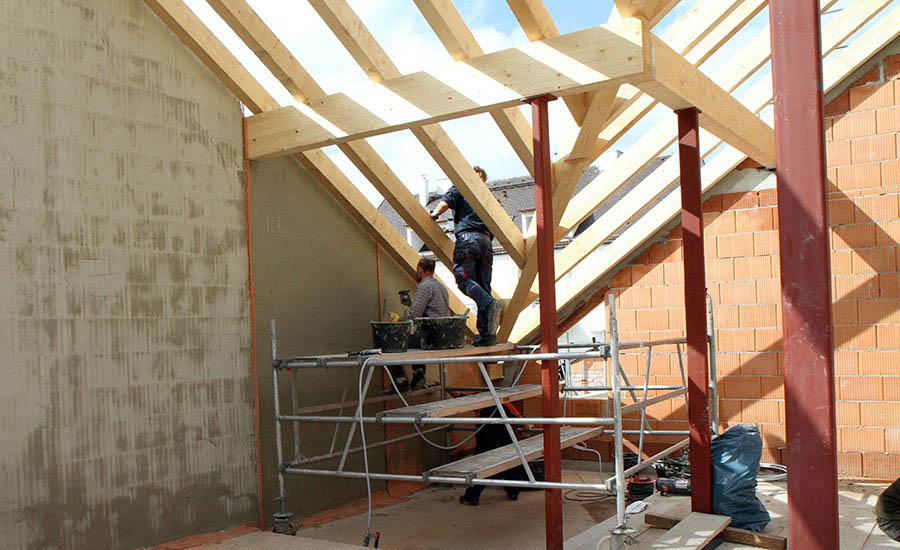

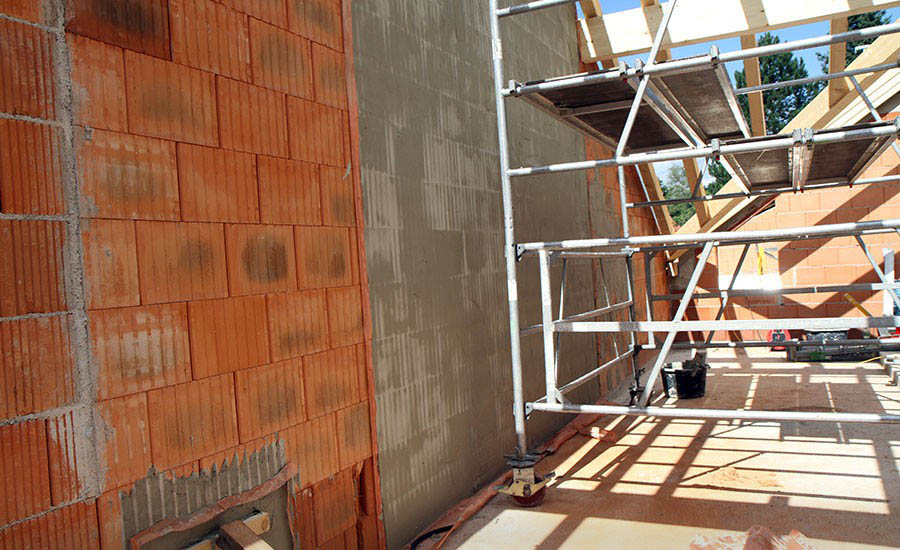

Wandabschirmung Dachgescho?
Wandabschirmung Dachgescho?

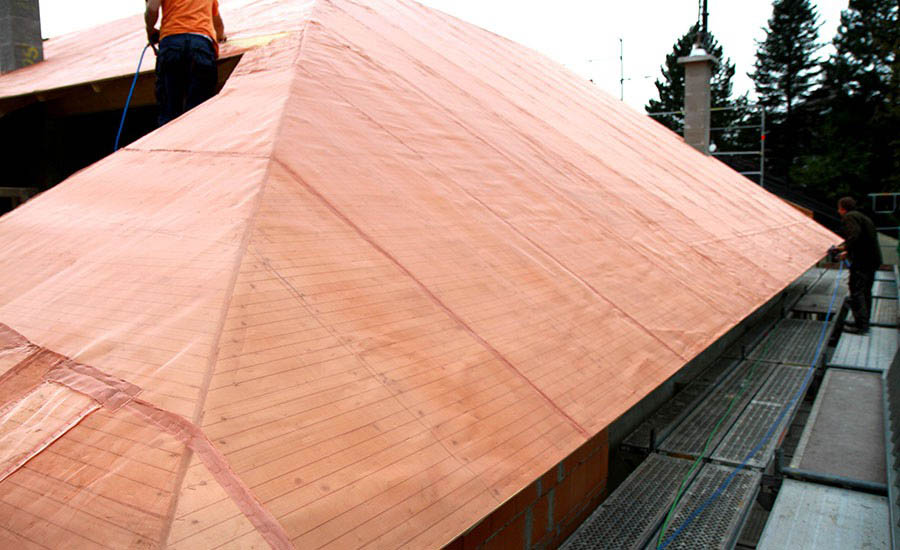

Dachabschirmung

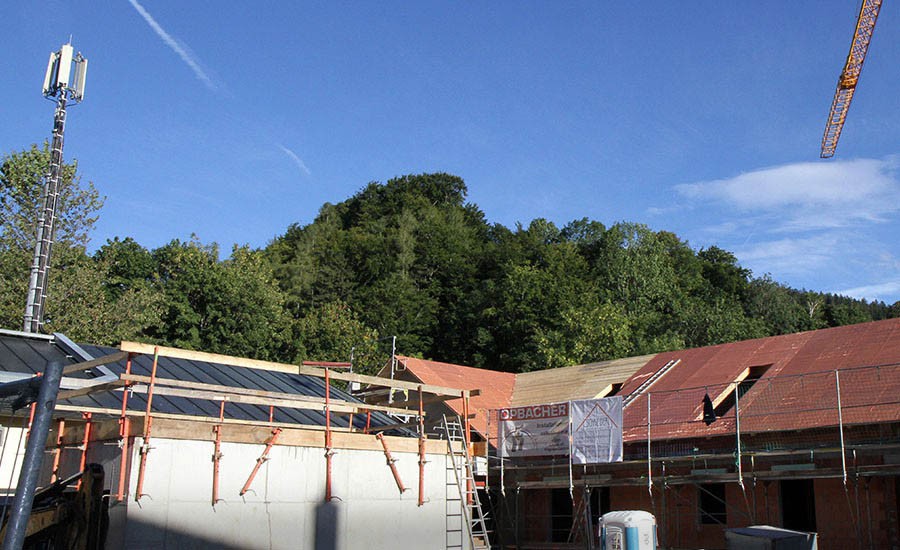

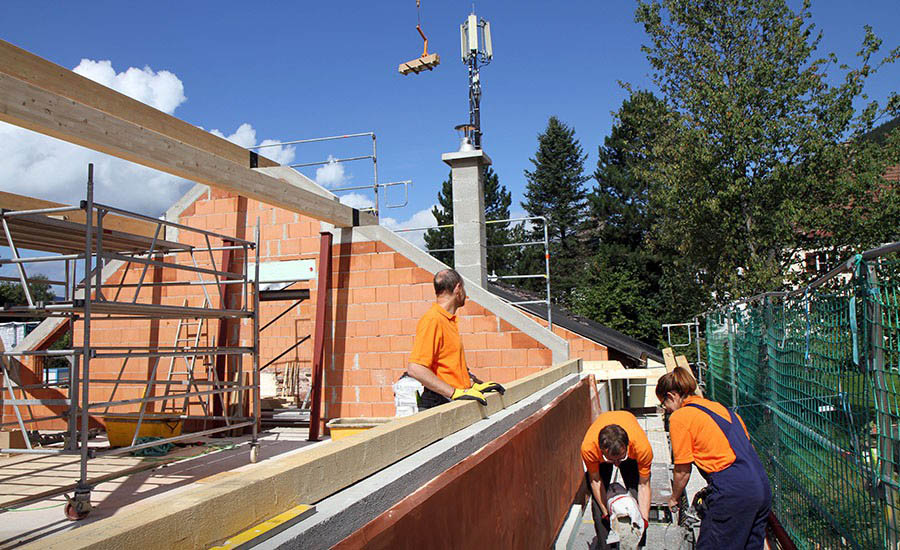

Projekt-?bersicht: links ist der Mobilfunkmast zu sehen

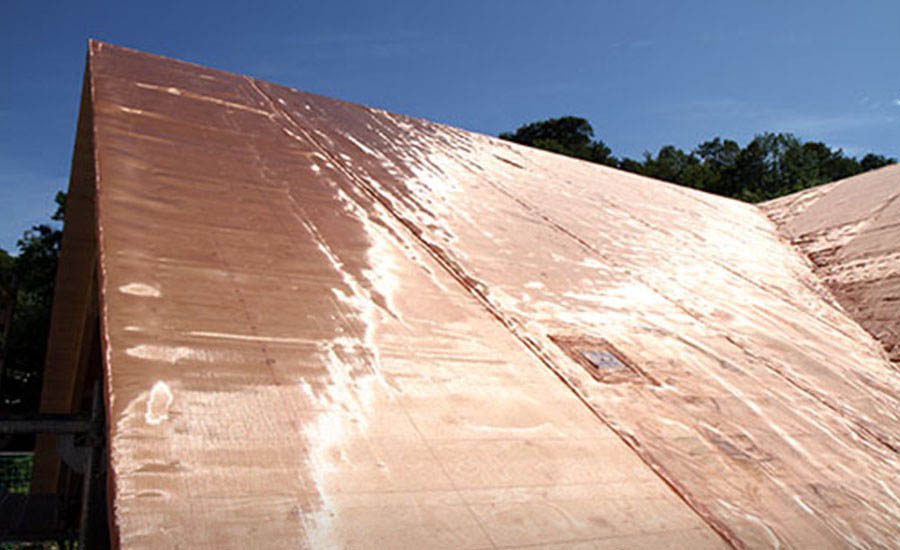

Abschirmung der Dachfl?che
Abgeschirmte Dachfl?che

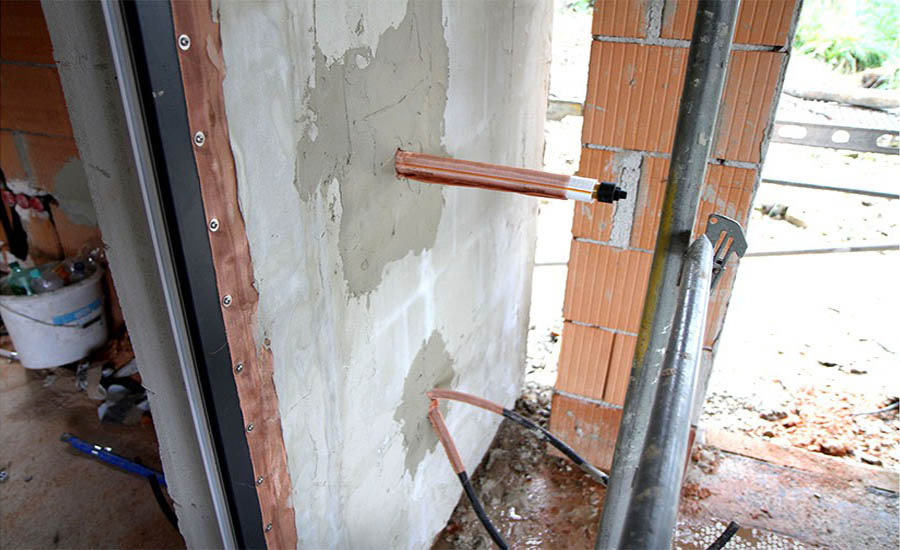

Abschirmdetail: Kabeldurchf?hrung Klingel

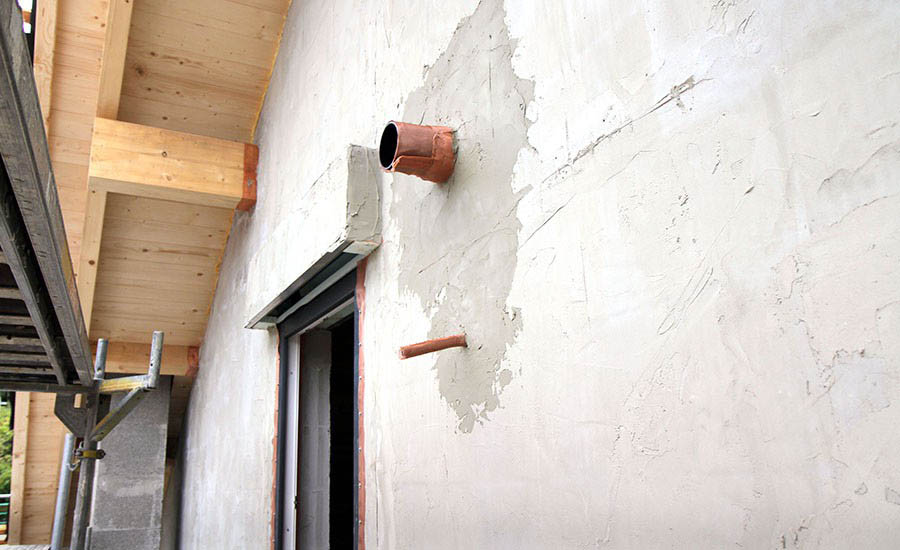

Abschirmdetail: L?ftungsrohr

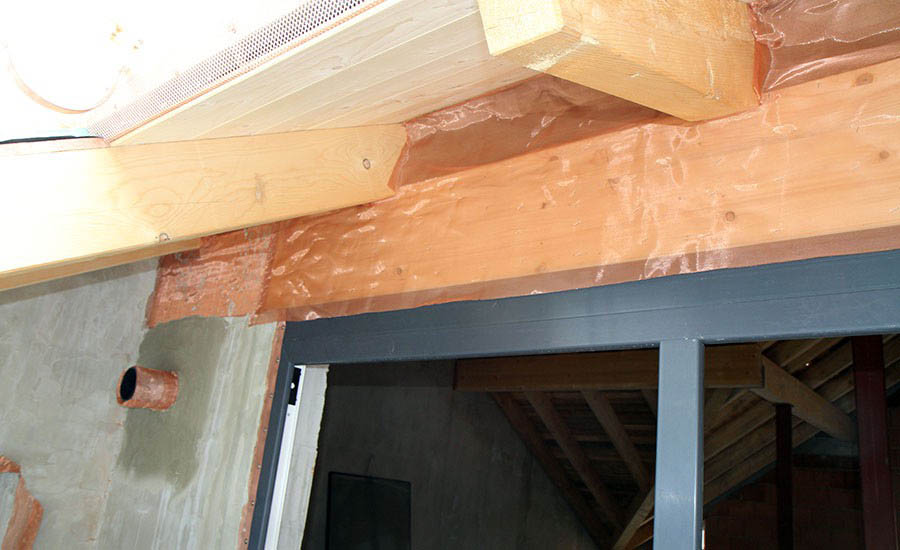

Abschirmdetail: Einbindung der Fenster in die Abschirmebene und Dach?bergang
Fertig abgeschirmter Rohbau, Eingangsbereich

Teil-Abschirmung von Kinderzimmer und Schlafzimmer mit Cuprotect®Spezial (Altötting)

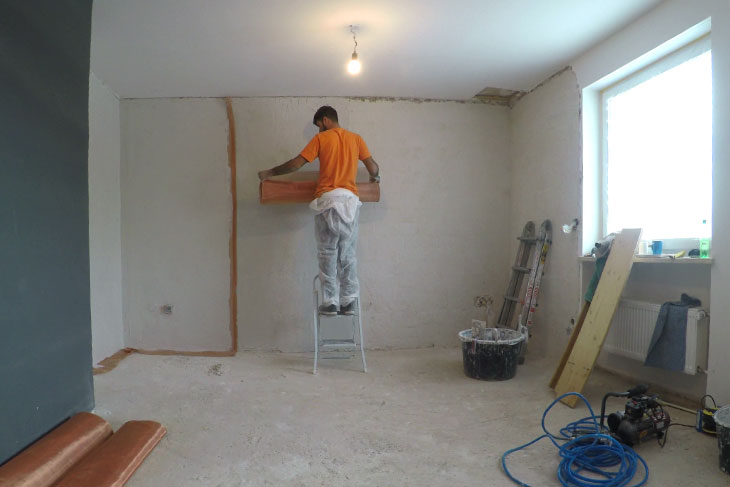

Im Schlafzimmer und Kinderzimmer wurde an drei Wänden und im Übergang zum Fußboden eine Teil-Abschirmung gegen einen LTE-Sendemast durchgeführt.

Durch die kostenorientiert ausgelegte Maßnahme konnte die HF-Belastung von 476 µW/qm auf unter 3 µW/qm reduziert werden.

Hotel Niedersachsen, Fassaden-Abschirmung mit Cuprotect® A1 (Westerland, Sylt)
Im Ökohotel sind ökologische Gesichtspunkte wie geringe CO2-Belastung und geringer Energieaufwand ebenso wichtig wie das Wohl der Gäste, die sich in ihrem Urlaub mit dem umfassendn Schutzkonzept gegen Elektrosmog bestens erholen können. www.hotel-niedersachsen.de

Cuprotect®-Abschirmarbeiten an der eingerüsteten Fassade in Trockenbautechnik. Im Hintergrund rechts sieht man die Mobilfunkmasten.

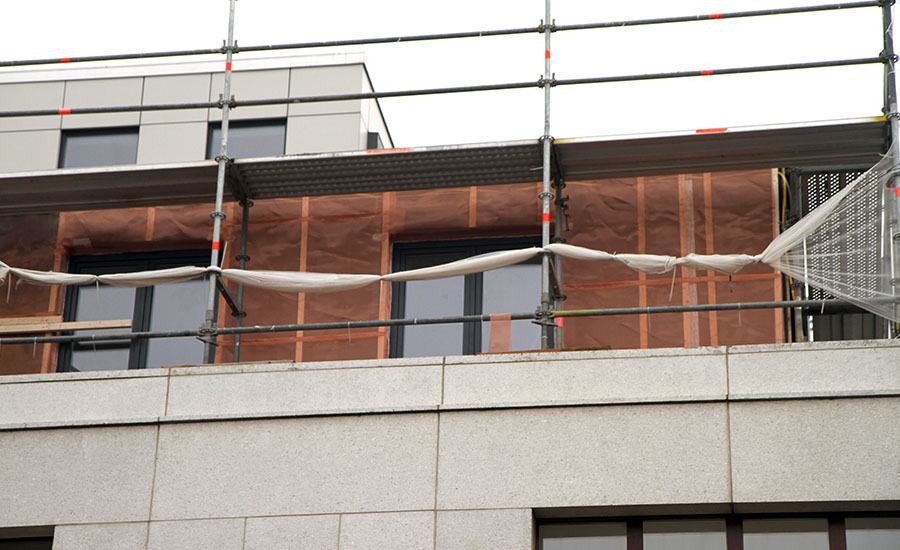

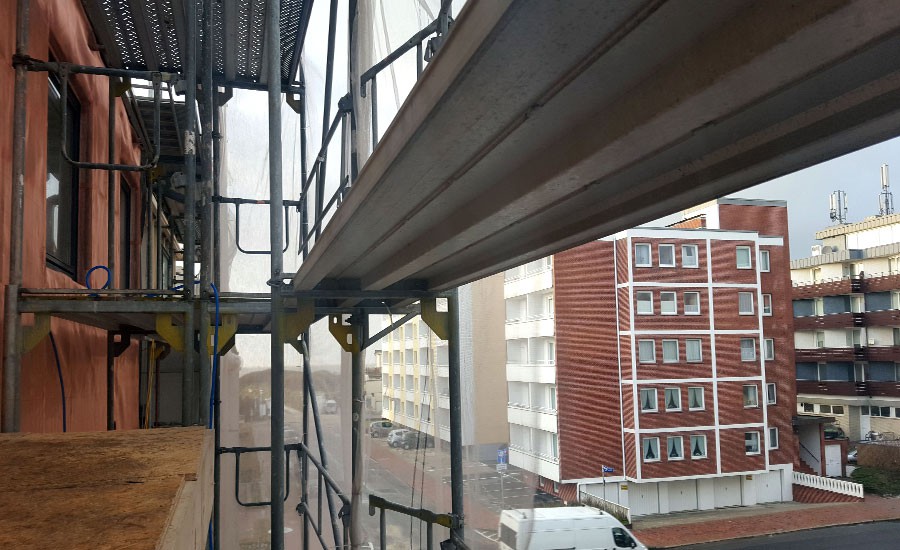

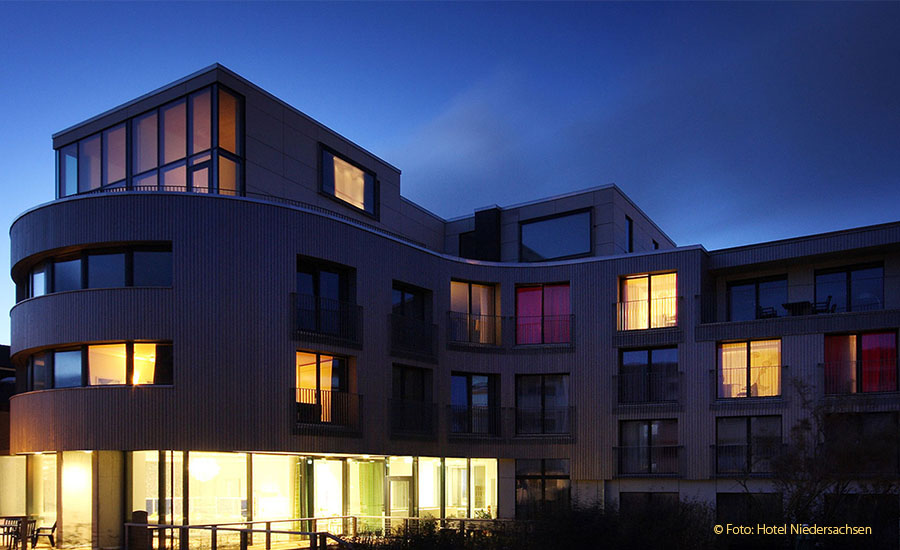

Cuprotect®-Abschirmung des 3. OG	Fertig abgeschirmtes Öko-Hotel Niedersachsen (©Foto Hotel Niedersachsen)

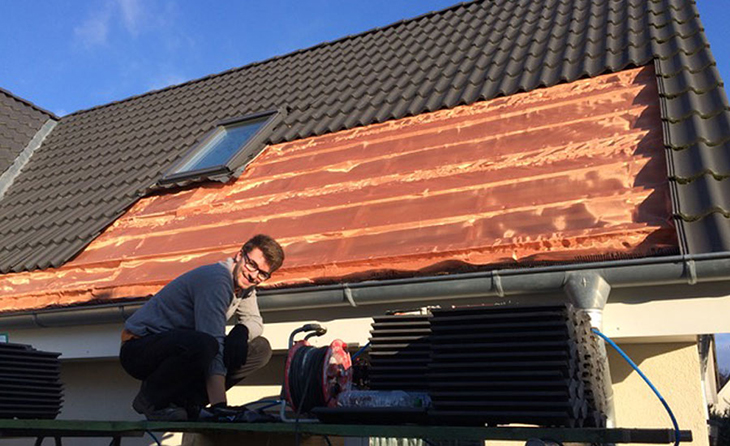

Dachabschirmung in Segeberg mit Cuprotect® A1
Die Dachabschirmung in Bad Segeberg wurde wegen des Sendemasts durchgeführt, der 500 m vom Haus entfernt steht. Nach der Abschirmung betrug die Summe aller Mobilfunkfrequenzen deutlich unter 1µW/qm!

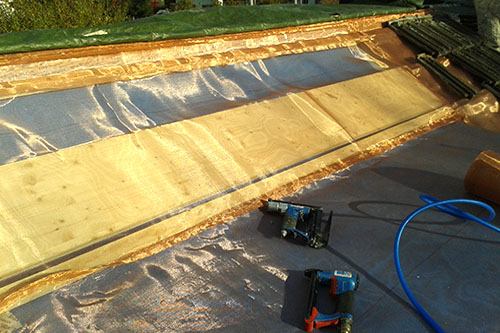

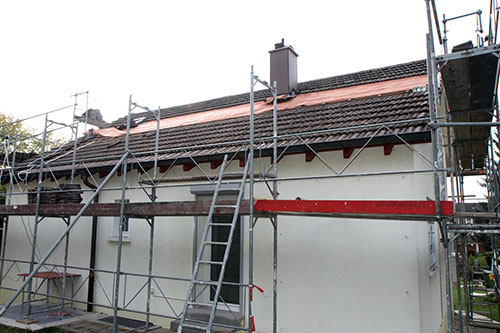

Dachabschirmung in 2 Tagen mit Cuprotect® A1 (Biel/Schweiz)

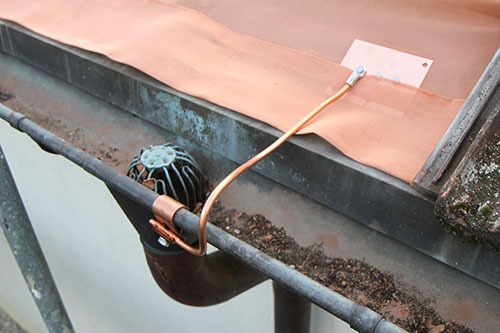

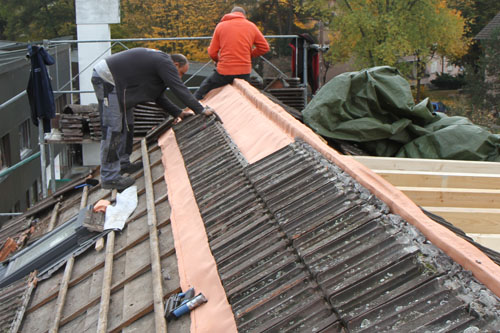

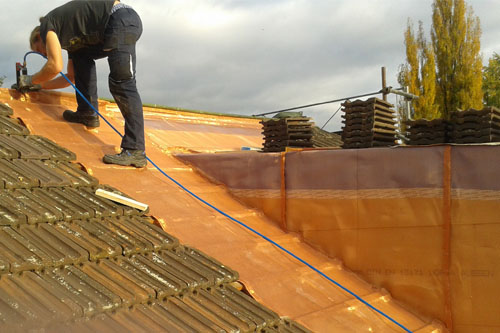

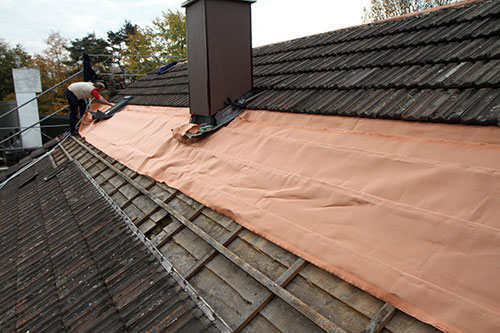

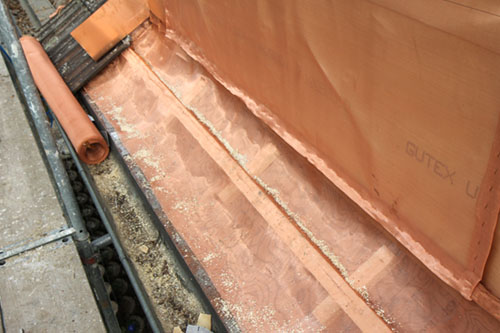

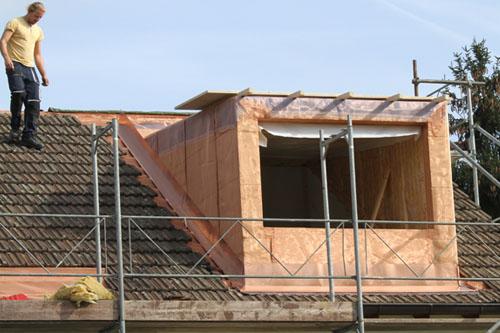

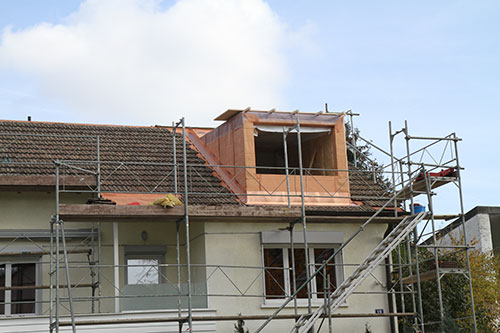

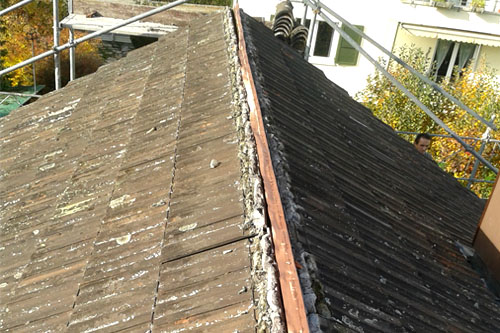

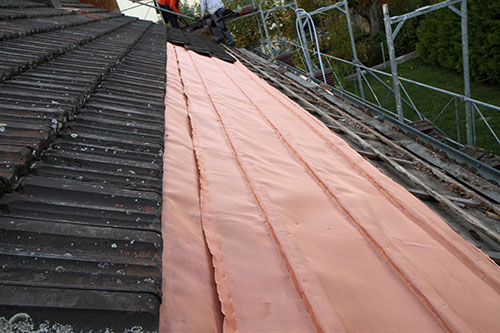

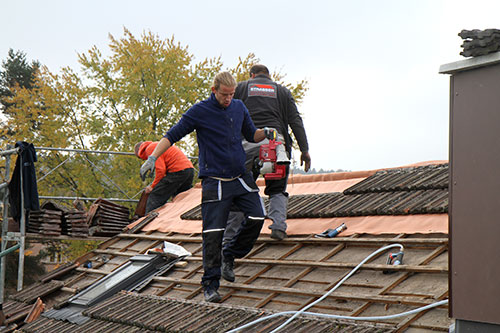

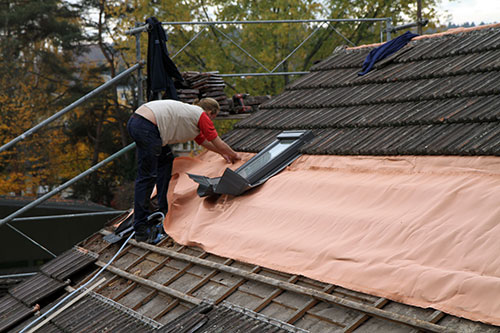

Schnelle Abschirmung mit Cuprotect®-A1 Bahnen. Das Dach wird während der Abschirmmaßnahme unter Wiederverwendung der Tondachziegel von oben nach unten abgeschirmt und sofort wieder gedeckt. Neu eingebaut wird eine Gaube, die doppelt abgeschirmt wird mit Cuprotect® Detail: Erdung an der Dachrinne

Reihenhausabschirmung mit Cuprotect®Spezial (Braamheide/Hamburg)

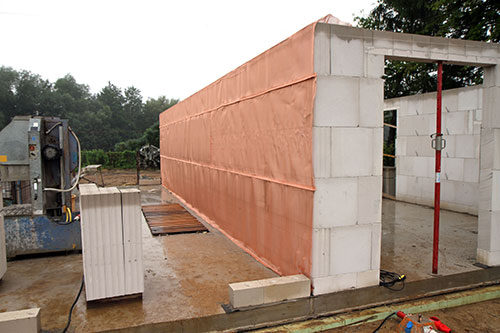

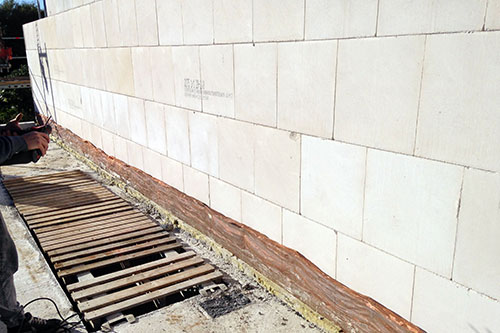

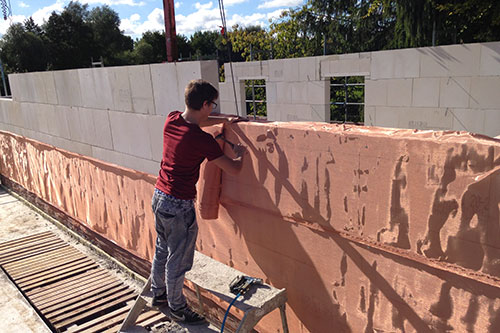

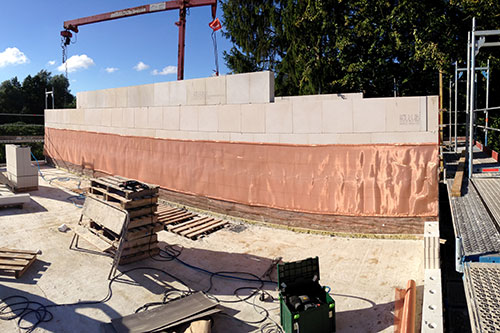

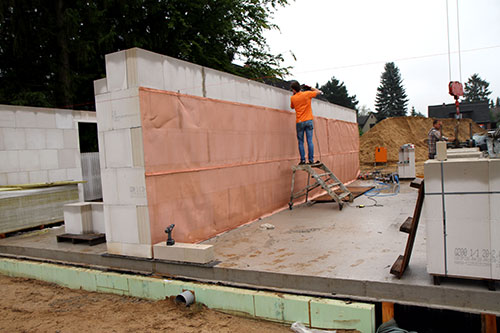

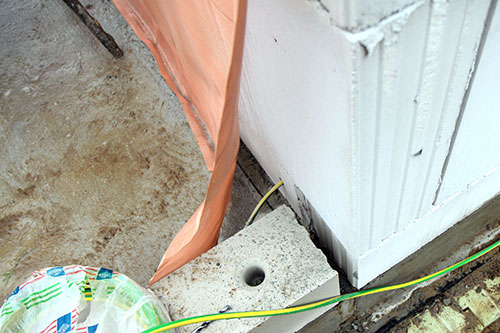

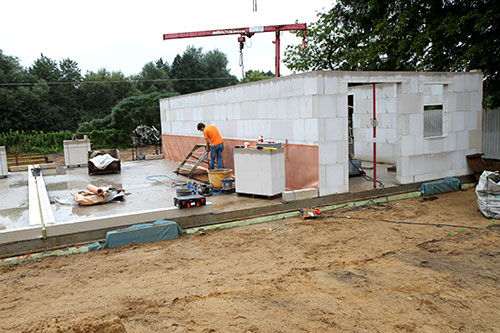

Abgeschirmt wird die Trennwand zwischen zwei Reihenhäusern als Schutz gegen die WLAN und DECT Strahlung aus dem Nachbarhaus. Hochfrequente Strahlung nach Abschirmung durch Nachmessung: 0,1µW/qm (Summe aller Sender) Details: Erdung im EG, Abschirmung im Erdgeschoß

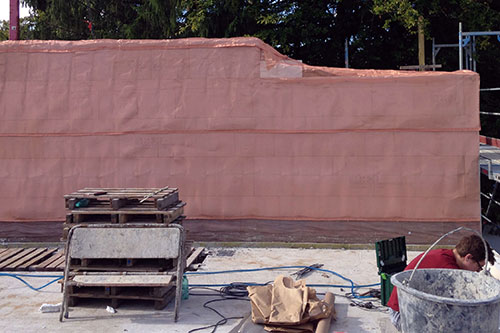

Abschirmung im Obergeschoß mit Anschluss an den Deckendurchbruch nach dem Betonieren der Geschoßdecken und Stellen der OG Mauern

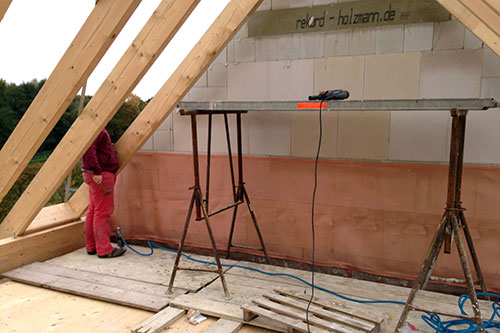

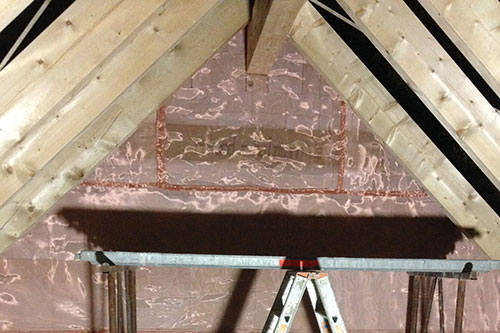

Abschirmung im Dachgeschoß nach Stellen des Dachstuhls

Das elektrosmogfreie Haus (Hameln)
Vorgehensweise: 1. Messungen auf dem Grundstück vor der Planungsphase 2. Einbeziehung der Messergebnisse in die Hausplanung 3. Abschirmung der Fassade von außen mit Cuprotect® 4.Beratung und Überwachung der vorgeschlagenen Abschirm-Maßnahmen mit Cuprotect® unter Einbezug der beteiligten Handwerksbetriebe 5 . Kontrollmessungen nach Fertigstellung
Ergebnis in zwei Schlafräumen des 1. Obergeschosses
1. elektrische Wechselfelder	< 1 V/m elektrische Feldstärke
2. magnetische Wechselfelder	< 10 nT (Durchschnitt Langzeitmessung)
3a. HF-Wellen gepulst	< 0,1 µW/qm (Summenergebnis)
3b. HF-Wellen ungepulst	< 1 µW/qm (Summenergebnis)
4. magnetische Gleichfelder	< 1.000 nT (auf der Liegefläche)
5. elektrische Gleichfelder	< 100 Volt Oberflächenspannung
Bewertung: In allen fünf physikalischen Bereichen keine Anomalie nach den Richtwerten des Standards der baubiologischen Messtechnik SBM 2003.

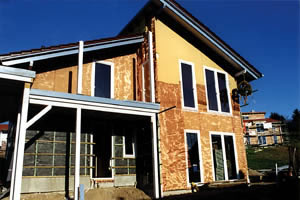

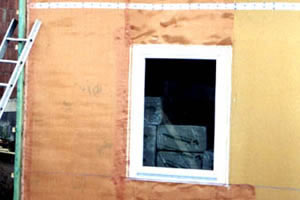

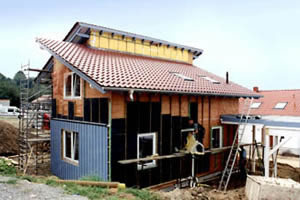

Die gesamte Hausfassade wird nahtlos mit Cuprotect®- Bahnen verkleidet. Detail am Fenster: Die Cuprotect®-Bahnen werden auf den Holzfaserplatten aufgebracht und miteinander leitfähig verbunden.

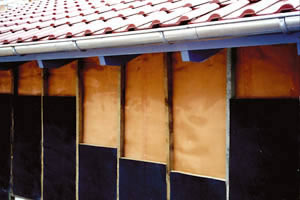

Auf den Cuprotect®- Bahnen wird die Holzlattung, die Dämmung (schwarz) und die Fassadenverkleidung (blau) angebracht.

Das elektrosmogfreie Hotel

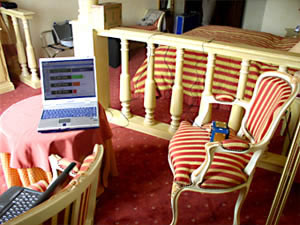

Erster „elektrosmogfreier“ Tagungsraum und Juniorsuite Schloss Rheinfels und Tagungsvilla, St. Goar
Das elektrosmogfreie Hotel: Schloss Rheinfels	Schlossberg 47 56329 St.Goar (DE) www.schloss-rheinfels.de
